簡要描述：Q347F法蘭高壓球閥,法蘭鍛鋼球閥的三部分連接根據垂直于閥門通道的橫截面分為三部分兩個閥座部分的軸線。整個閥門沿閥桿中心軸對稱，主要用于管道。切斷閥剪切，分發和更改媒體流的方向。
適用范圍：蒸汽 石化 電力 冶金等口徑：200MM聯系方式：13777710744壓力：2.5MPA更新時間：2024-10-28材質：A105鍛鋼相關文章
Related Articles詳細介紹

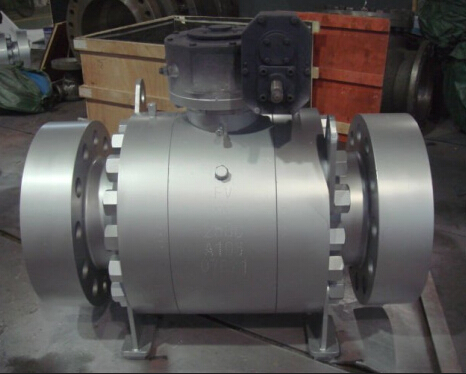

一、法蘭高壓球閥 - 概述
Q347F高壓鍛鋼法蘭球閥的三部分連接根據垂直于閥門通道的橫截面分為三部分兩個閥座部分的軸線。整個閥門沿閥桿中心軸對稱，主要用于管道。切斷閥剪切，分發和更改媒體流的方向。
其大的樞軸結構確保了球在高壓下的準確中心位置，確保了閥門的良好運行性能;標準閥座采用彈簧結構將閥座推到球體上，保證了進出口的雙向密封性能;不銹鋼截止閥帶排放閥，閥體腔可向外排放;樞軸采用防吹保護結構，有效防止泄漏;低摩擦系數的軸承使扭矩至小化，便于閥門的打開和關閉;閥桿和閥體均有效該接觸使防靜電接地裝置性能優越。
它具有性能優良，可靠性高，適用范圍廣，價格合理的優點。
二，法蘭鍛鋼球閥- 適用范圍
Q347F法蘭鍛鋼球閥適用于：化工，石油，天然氣，冶金等行業及含有硫化氫介質，雜質和腐蝕的長距離天然氣管道。
三，Q347F法蘭高壓球閥 - 主要性能規格
| 試驗壓力（Mpa） | 公稱壓力（Mpa） | 壓力級（Class） | |||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 氣密試驗 | 0.5-0.7 | ||||||||||||
| 工作溫度 | PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ | ||||||||||||
四、法蘭高壓球閥--主要零件材質
| 零件名稱 | 材料 | |||
| 材料代號 | Ｃ | Ｌ | Ｐ | Ｒ |
| 閥體 閥蓋 | WCB | ZGOOCr17Ni14Mo2（CF3M） | ZG1Cr18Ni9Ti（CF8） | ZG1Cr18Ni12Mo2Ti（CF8M） |
| 球體 | 2Cr13 | ZGOOCr17Ni14Mo2（CF3M） | ZG1Cr18Ni9Ti（CF8） | ZG1Cr18Ni12Mo2Ti（CF8M） |
| 閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） |
| 閥座密封面 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 螺柱 螺母 | 35 35CrMoA（B7） 45（2H） | 2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431） | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
