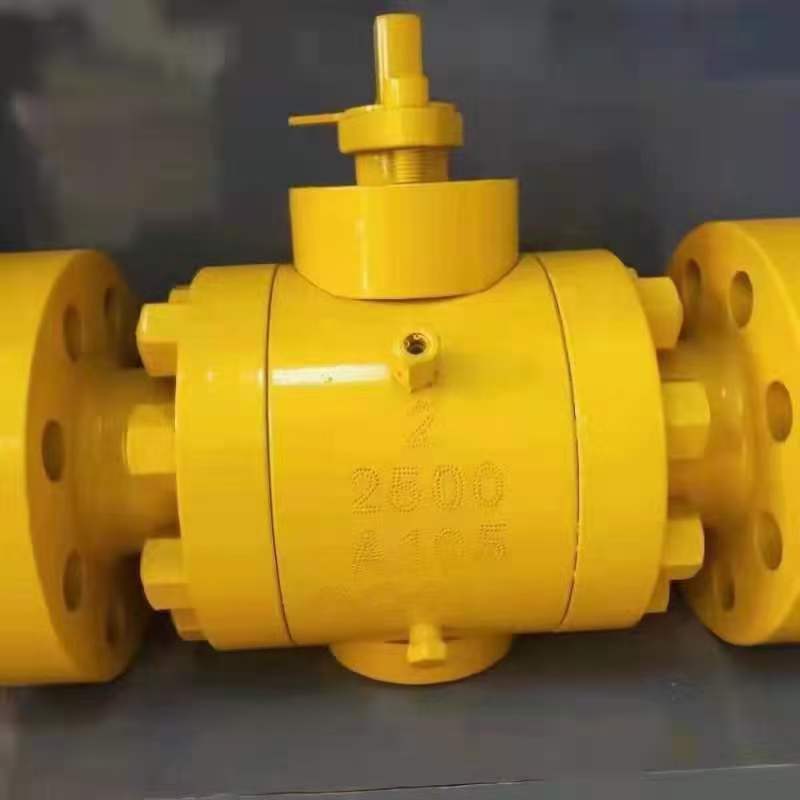

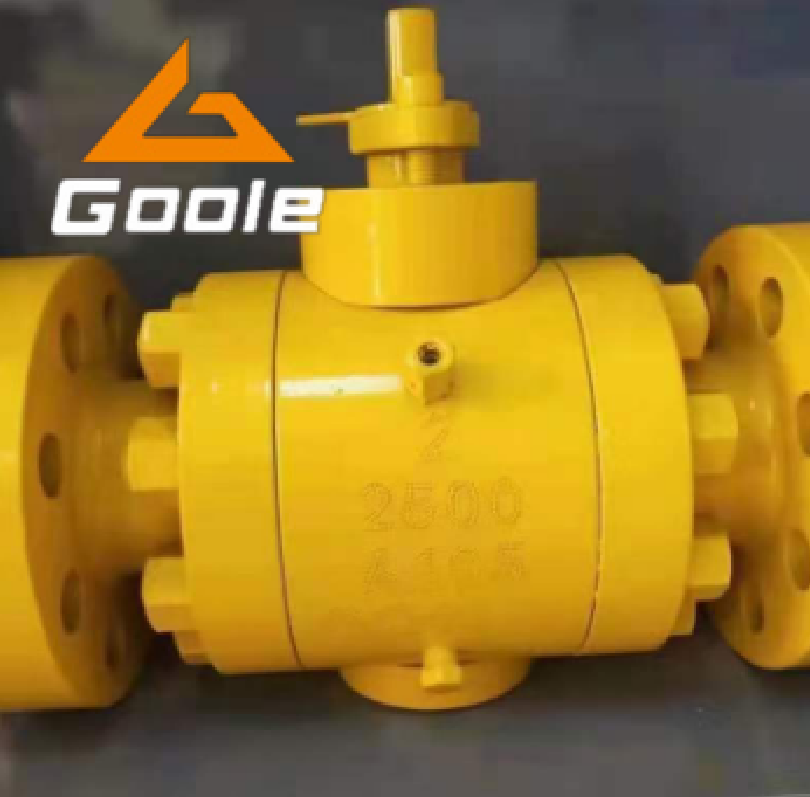

簡要描述：美標高壓球閥,美標鍛鋼球閥各部個均為鍛件，軟密封圈鑲?cè)脘撊?nèi)，鋼座也加工出密封面，鋼座徑向與背面均設有“0”形圈，以確保介質不外漏。閥桿為下裝式設計，臺肩處設有推力軸承，減輕操作力矩。
適用范圍：蒸汽 石化 電力 冶金等口徑：4聯系方式：13777710744壓力：300LB更新時間：2025-01-23材質：A105鍛鋼相關文章
Related Articles詳細介紹
一、美標高壓球閥介紹：
高壓美標球閥也稱美標固定三段式球閥，也叫API磅級高壓球閥球閥為固定式，主要適用于高壓(900LB~2500LB）溫度（-29℃+200℃）的管道上。作為介質的開關和調節。高壓美標球閥所有部件均為高壓鍛件。具有良好的耐壓性能。采用下裝式閥桿,設備倒密封結構。镲鎖式閥座，閥座背后設備Q型圈，確保介質不外漏。密封面采用尼龍密封，它的磨擦系數通常為巴氏合金的1/3而且它是一種自然滑性材料。在抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
二、美標高壓球閥參數：
通用型號：Q41N、Q347N
公稱通徑：DN50mm~DN1200mml
壓力范圍：900LB~2500LB
使用溫度：-29℃~200℃
適用介質：蒸汽，油品
結構長度：ASMEB16.10
檢驗測試：API598
防火設計：API607
制造標準：ASMEB16.34、APIGD
連接尺寸：ASMEB16.5、ASME B16.25
三、高壓美標球閥特點:
1、高壓美標球閥流體阻力小，全通徑的球閥基本沒有流阻密封可靠。它有兩個密封面，操作方便，開閉迅速，從全開到全關只要旋轉90°。在全開或全閉時，球體和陶座的密封面與介質隔離。介質通過時，不會引起閥門密封面的侵蝕。
2、高壓美標球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。耐高壓：壓力可達1.6Mpa-42MpaClas5：150-2500Lb 耐高溫。無摩擦，該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫腐閥座，然后再旋轉90度全開。
美標鍛鋼球閥設計參數如下：
l 公稱壓力：300Lb；
l 公稱通徑： 4”全通徑；
l 主體材料：A105鍛鋼；
l 內件材料： A105鍛鋼+四氟；
l 連接形式：法蘭；
l 結構長度：美標法蘭也可以按照客戶要求；
l 泄漏等級：零泄漏；
l 設計標準： ASME B16.34，API6D等
l 適用溫度：常溫。
美標鍛鋼球閥設計標準
設計規范：設計和制造按ASME B16.34；
閥門結構長度按ASME B16.10；
法蘭尺寸按ASME B16.5。
參考標準：
API 6D-2008《石油和天然氣工業管線輸送系統管線閥門》；
API 598-2009《閥門的檢查我和試驗》 ；
ASTM A182- 2002a《高溫用鍛制或軋制合金鋼法蘭、鍛制管件、閥門和部件》；
API Q1-2007《質量綱要規范》；
NACE-MR-0175-2003 《油田設備用抗硫化物應力腐蝕斷裂和應力腐蝕裂紋的金屬材料》；
API 607 《閥門火燒試驗》等。
3、美標鍛鋼球閥球閥材料的選擇
根據氫氣特性，閥門主要部件材料選擇如下：
閥體、側蓋、：A105鍛鋼；
球體：A105鍛鋼+ENP；
閥座：A105鍛鋼+四氟；
閥桿：F6A（可以根據不同的條件選定材料）；
彈簧：304不銹鋼；
緊固件：B7+2H；
中法蘭密封材料：石墨+O型圈（氟橡膠）。
