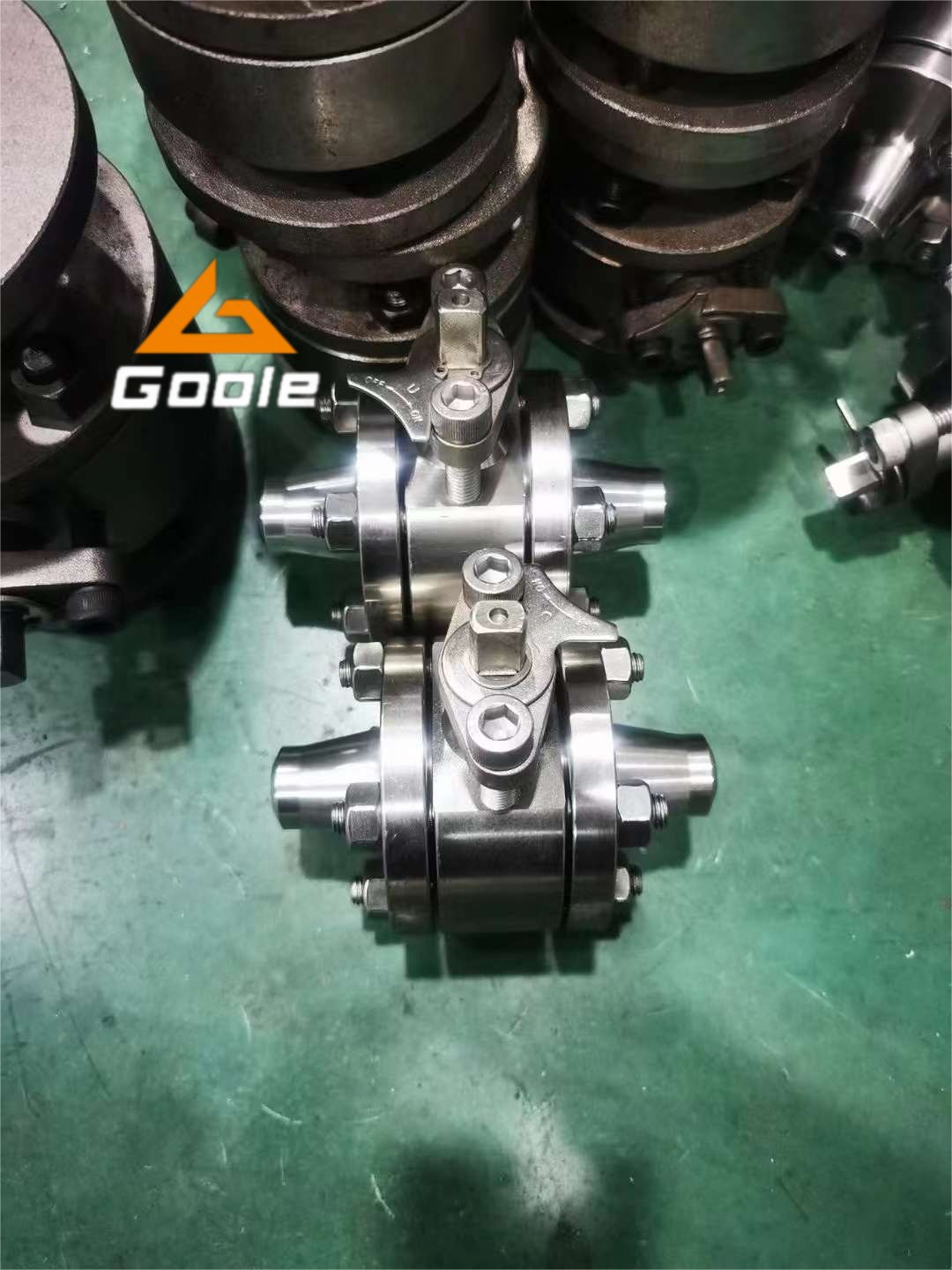

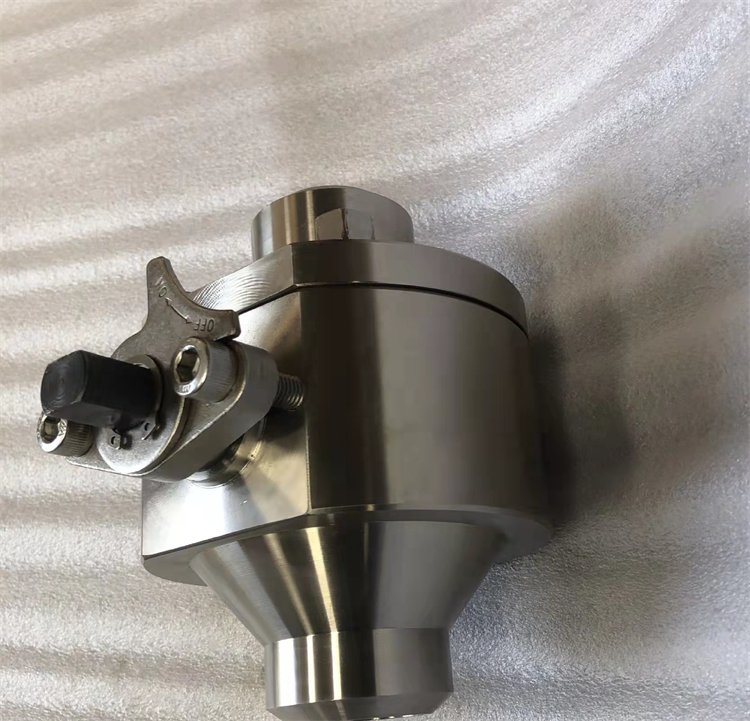

當前位置：首頁 > 產品中心 > 全焊接球閥 > Q61F高壓對焊球閥三片式鍛鋼焊接球閥
簡要描述：Q61F高壓對焊球閥三片式鍛鋼球閥,三片式鍛鋼焊接球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
適用范圍：水 蒸汽口徑：DN15-DN50（mm）聯系方式：13777710744壓力：800LB更新時間：2025-01-23材質：A105鍛鋼相關文章
Related Articles詳細介紹
高壓對焊球閥三片式鍛鋼焊接球閥產品應用：
三片式鍛鋼球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動；公稱通徑：1/2"～12"；三片式鍛鋼球閥公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。
三片式鍛鋼球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。三片式鍛鋼球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。鍛鋼球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構或耐較高溫度的結構。采用下裝式閥焊，設置倒密封結構，能確保填料處可靠密封。
三片式鍛鋼焊接球閥執行標準：
1)設計與制造標準: BS5351, MSS SP-118
2)連接端尺寸: ANSI B16.10, JB/T1715
承插口尺寸按: ANSI B16.11, JB/T1715
螺紋端尺寸按: ANSI B1.12.1, JB/T7306
對焊端尺寸按: ANSI B16.25, JB/T12224
3)試驗及檢驗: API 598
4)材料標準根據: ANSI/ASTM
閥體溫度等級: Class2500, Max 6000 paig@100 F
三片式鍛鋼球閥主要材料表：
| 序號 | 材料名稱 | 碳鋼 | 不銹鋼 | |||
| 1 | 閥體 | A105 | F304 | F304L | F316 | F316L |
| 2 | 球 | SS304 | SS304L | SS316 | SS316L | |
| 3 | 閥桿 | SS304 | SS304L | SS316 | SS316L | |
| 4 | 密封圈 | PTFE、RPTFE | ||||
| 5 | 墊片 | O型圈, PTFE, 金屬墊片 | ||||
| 6 | 填料 | PTFE, 金屬墊片 | ||||
| 7 | 止推墊片 | PTFE | ||||
| 8 | 定位片 | A283D, 不銹鋼 | ||||
| 9 | 手柄 | A283D, 不銹鋼 | ||||
| 10 | 薄型螺母 | 不銹鋼 | ||||
| 11 | 定位銷 | 不銹鋼 | ||||
| 12 | 螺母 | A194-2H | A194-8 | A194-8M | ||
| 13 | 螺栓 | A193-B7 | A193-B8 | A193-B8M | ||
三片式鍛鋼球閥主要連接尺寸800LB-2500LB
縮徑RB |
通徑 FB |
L | d | NPT | SW | L1 | H | W | 重量 kg |
|||
| RB | FB | RB | FB | RB | FB | |||||||
| 3/8x1/4 | 1/4 | 111 | 9.5 | 3/8 | 1/4 | 17.6 | 14.2 | 9.6 | 9.6 | 53 | 160 | 2.4 |
| 1/2x3/8 | 3/8 | 111 | 9.5 | 1/2 | 3/8 | 21.8 | 17.6 | 9.6 | 9.6 | 53 | 160 | 2.4 |
| 3/4x1/2 | 1/2 | 111 | 13 | 3/4 | 1/2 | 27.1 | 21.8 | 12.7 | 9.6 | 56 | 160 | 2.4 |
| 1x3/4 | 3/4 | 127 | 17 | 1 | 3/4 | 33.8 | 27.1 | 12.7 | 12.7 | 70 | 220 | 3.8 |
| 11/4x1 | 1 | 140 | 23 | 11/4 | 1 | 42.6 | 33.8 | 12.7 | 12.7 | 80 | 250 | 6 |
| 11/2x11/4 | 11/4 | 152 | 30 | 11/2 | 11/4 | 48.7 | 42.6 | 12.7 | 12.7 | 90 | 250 | 10.7 |
| 2x11/2 | 11/2 | 178 | 38 | 2 | 11/2 | 61.2 | 48.7 | 15.9 | 12.7 | 100 | 290 | 12.1 |
| 21/2x2 | 2 | 203 | 48 | 21/2 | 2 | 74.1 | 61.2 | 15.9 | 15.9 | 110 | 380 | 18.3 |
三片式鍛鋼球閥主要連接尺寸重量(KG)800Lb-1500LB
| RB | FB | L | d | NPT | SW | L1 | H | W | 重量 KG |
|||
| RB | FB | RB | FB | RB | FB | |||||||
| 3/8x1/4 | 1/4 | 92 | 9.5 | 3/8 | 1/4 | 17.6 | 14.2 | 9.6 | 9.6 | 53 | 130 | 1.5 |
| 1/2x3/8 | 3/8 | 92 | 9.5 | 1/2 | 3/8 | 21.8 | 17.6 | 9.6 | 9.6 | 53 | 130 | 1.5 |
| 3/4x1/2 | 1/2 | 92 | 13 | 3/4 | 1/2 | 27.1 | 21.8 | 12.7 | 12.7 | 56 | 130 | 1.5 |
| 1x3/4 | 3/4 | 111 | 17 | 1 | 3/4 | 33.8 | 27.1 | 12.7 | 12.7 | 70 | 160 | 2.4 |
| 11/4x1 | 1 | 127 | 23 | 11/4 | 1 | 42.6 | 33.8 | 12.7 | 12.7 | 80 | 220 | 3.9 |
| 11/2x11/4 | 11/4 | 140 | 30 | 11/2 | 11/4 | 48.7 | 42.6 | 12.7 | 12.7 | 90 | 250 | 6.1 |
| 2x11/2 | 11/2 | 152 | 38 | 2 | 11/2 | 61.2 | 48.7 | 15.9 | 15.9 | 100 | 250 | 8.5 |
| 21/2x2 | 2 | 178 | 48 | 21/2 | 2 | 74.1 | 61.2 | 15.9 | 15.9 | 110 | 290 | 10 |
