Related Articles詳細介紹

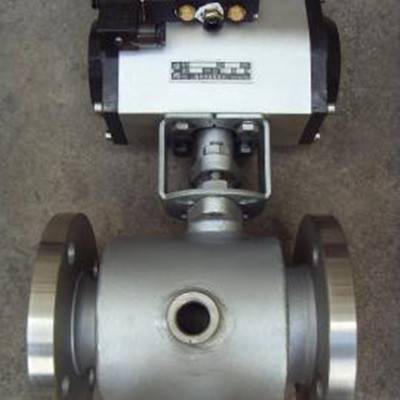

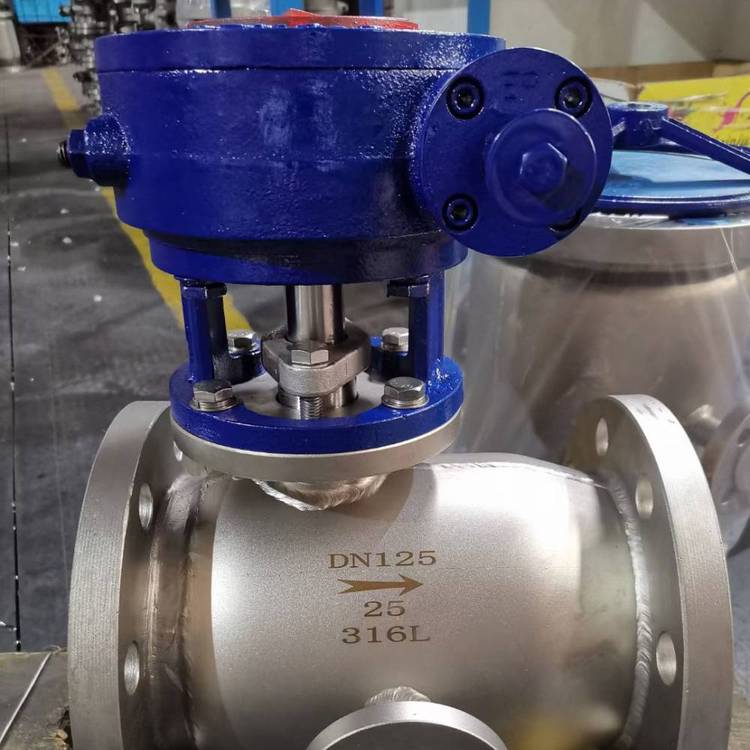

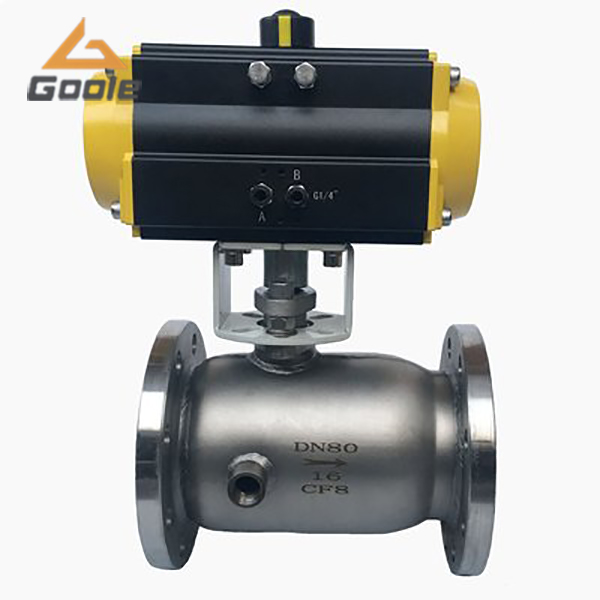

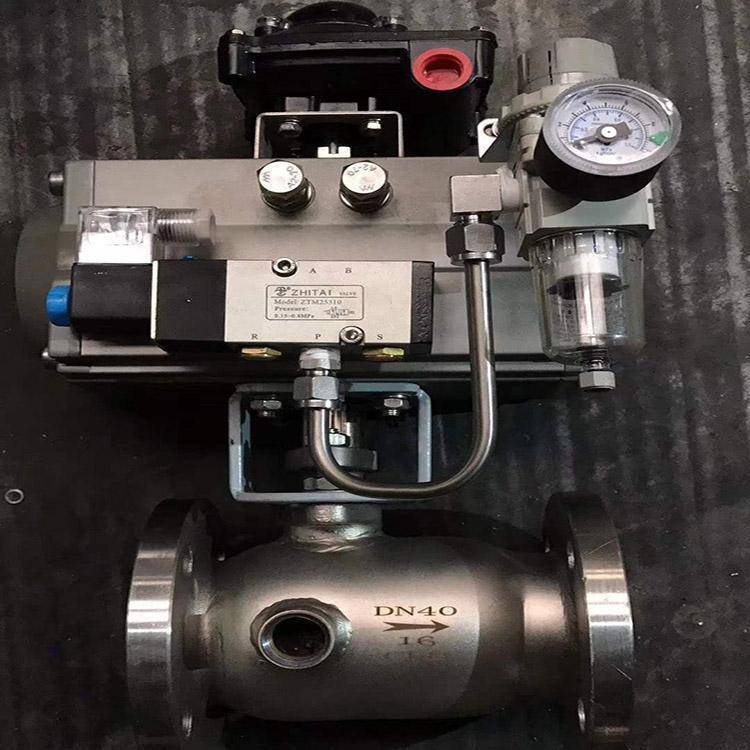

氣動保溫球閥有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
折疊
技術規(guī)范
設計標準 ASME B 16.34 GB/T12224 結構長度 ASME B 16.10 GB/T12221 連接法蘭 ASME B 16.5、JB/T 79 驅動方式 手動、電動、氣動 試驗和檢驗 JB/T9092 API 598 適用介質 重油、膠類等易凝固介質
|
公稱通徑 |
DN15～200、NPS 3/4～8 |
|||
|
公稱壓力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
|||
|
閥門材料及適用工況 |
零件名稱 |
材 料 |
||
|
3.閥體 |
WCB |
CF8(304) |
CF8M(316) |
|
|
2.閥座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
4.密封圈 |
聚四氟乙烯、對位聚笨 |
|||
|
5.球體 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
6.閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
1.夾套 |
25 |
25 |
25 |
|
|
7.填料 |
聚四氟乙烯、柔性石墨 |
|||
|
適用介質 |
水、蒸汽、油品 |
等腐蝕性介質 |
醋酸等腐蝕性介質 |
|
|
適用溫度 |
-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨） |
|||
|
設計制造 |
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
|||
|
結構長度 |
GB/T 12221-1989、ANSI B16.10；JIS B2002 |
|||
|
連接法蘭 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
|||
|
壓力試驗 |
JB/T 9092-1999、API 598 |
|||
|
傳動方式 |
手動、蝸輪蝸桿傳動、氣動、電動。 |
|||
