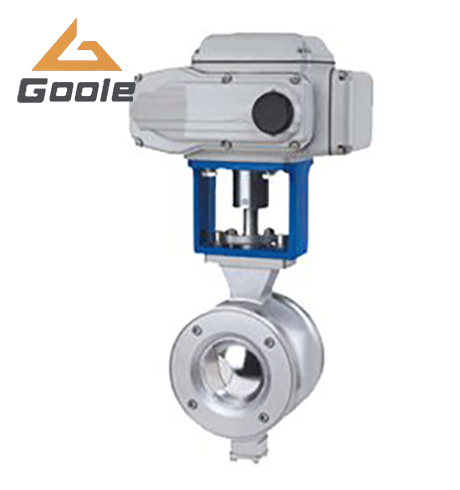

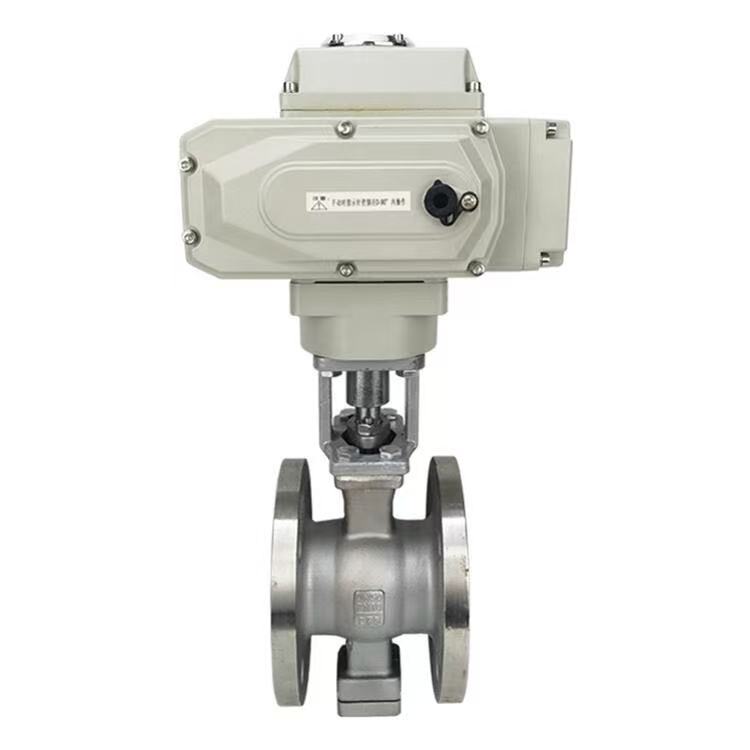

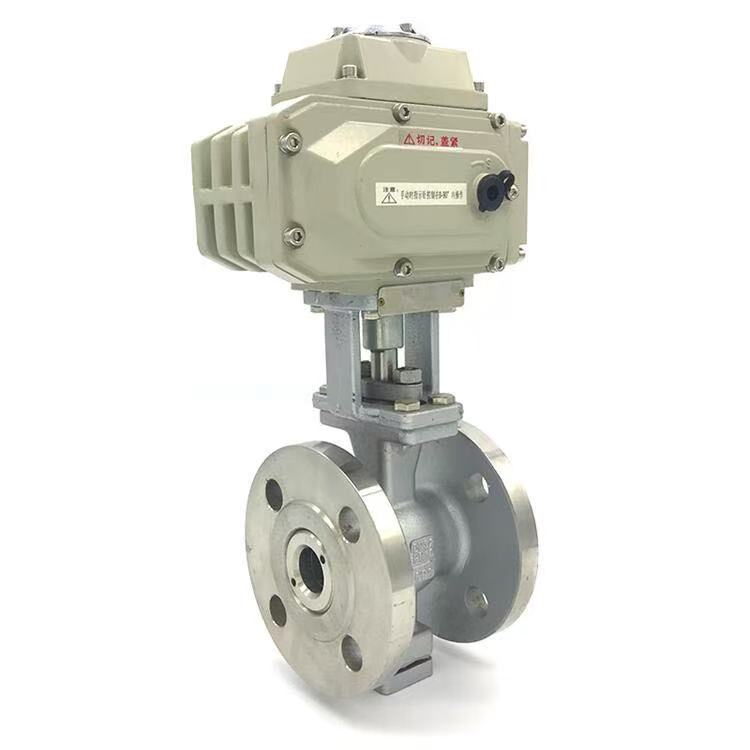

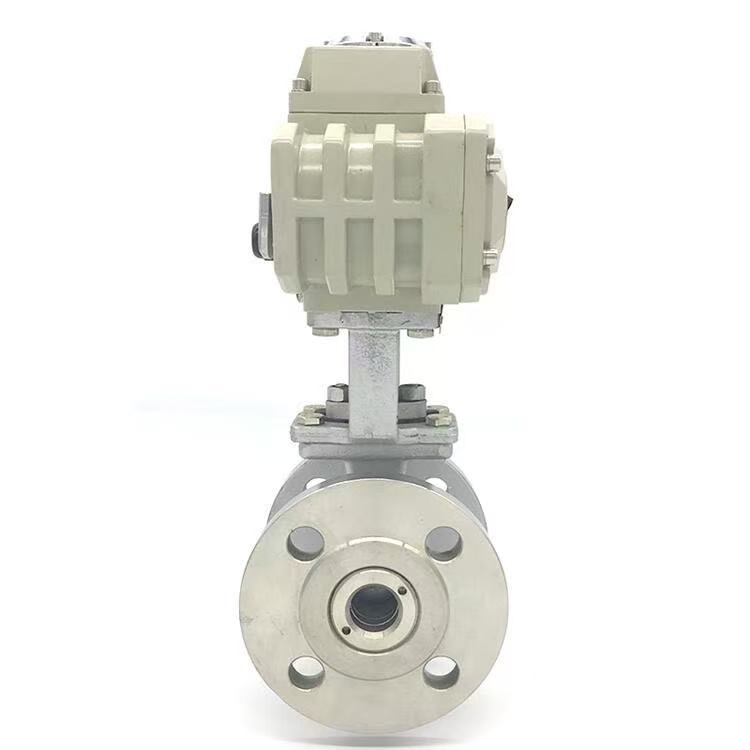

電動V型法蘭球閥介紹
電動V型法蘭球閥是一種重要的工業控制閥，它結合了V型球閥的特性和法蘭連接的優點，廣泛應用于各種工業過程控制系統中。以下是關于電動V型法蘭球閥的詳細介紹。
工作原理
電動V型法蘭球閥的工作原理是通過旋轉閥桿來使閥門暢通或閉塞。這種閥門的啟閉件是帶特殊V型開口的半球體，具有鋒利的刃口。球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的線性等比例精確調節。因此，V型調節球閥同時具備調節和開關兩種功能，可與氣動或電動執行器配套使用。
結構特點
電動V型法蘭球閥通常具有以下結構特點：
- 閥體：整體式設計，為閥體提供了更高的強度，可以更好地承受管道壓力，避免了兩片式閥體因法蘭連接產生的泄露，同時具有法蘭對夾兩種結構。
- 閥芯：特殊設計的V型球?qū)橘|(zhì)具有強有力的剪切作用和密封性能，對介質的流量特性達到等比例調節?？梢圆捎缅冇层t、離子氮化、超音速噴涂等密封面硬化工藝增加密封面的硬度、耐磨性能和耐腐蝕性能。精密研磨后的球面減小了密封面間的摩擦力，從而減小了扭矩。
- 閥座：特殊的無閥座蓋式設計，避免了閥座與閥體間產生容易堵塞的死角，避免了閥座卡死的情況。閥座彈簧采用卡簧設計，在為閥座密封提供預緊力的同時，大大減小了驅動閥門所需的扭矩。帶有預緊力的閥座即使在較小的壓差下也能給閥門提供良好的密封。
- 閥桿：固定式球閥結構，上、下雙閥桿雙軸承對閥芯進行固定，具有更高的穩定性，軸承為復合材料、轉動軸承載面燒結處理的自潤滑軸承，具有超強的耐磨性能，減輕了扭矩，避免了閥門長期使用閥桿咬死。
應用領域
電動V型法蘭球閥因其優良的性能和廣泛的適用性，被廣泛應用于以下領域：
- 化工、石油、天然氣、電力、冶金、造紙、制藥、食品等行業的流體控制系統。
- 造紙、化工、石油、化纖、電力、冶金、制藥、環保等領域的控制系統。
優點
電動V型法蘭球閥具有以下優點：
- 流體阻力小，其阻力系數與同長度的管段相等。
- 結構簡單、體積小、重量輕。
- 緊密可靠，目前球閥的密封面材料廣泛使用塑料，密封性好，在真空系統中也已廣泛使用。
- 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
- 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
- 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
- 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
綜上所述，電動V型法蘭球閥是一種功能強大、應用廣泛的控制閥，能夠滿足不同工業領域的需求。
適用范圍：水 油 氣 液體
