簡要描述：VQ647H氣動V型調節球閥是一種高級控制閥，廣泛應用于石油、化工、電力、造紙、冶金等行業，特別是在需要精確控制介質流量的場合。
適用范圍：水 油 氣 液體口徑：150聯系方式：13777710744壓力：16更新時間：2024-10-28材質：不銹鋼詳細介紹
VQ647H氣動V型調節球閥是一種高級控制閥，廣泛應用于石油、化工、電力、造紙、冶金等行業，特別是在需要精確控制介質流量的場合。以下是對VQ647H氣動V型調節球閥的詳細介紹：
一、產品概述

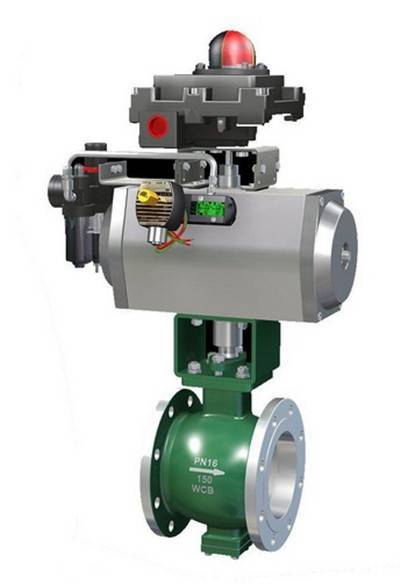

VQ647H氣動V型調節球閥由法蘭連接V型球閥與氣動執行機構及附件組合而成，屬于固定球閥類別，也是單閥座密封球閥。其調節性能在球閥中表現優異，流量特性為近似等百分比，可調比高達300:1。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能。
二、產品特點
調節性能優異：VQ647H氣動V型調節球閥的調節性能在球閥中屬于最佳，流量特性近似等百分比，特別適合對流量進行精確控制的場合。
剪切作用強：V型切口與金屬閥座之間具有強大的剪切作用，能有效切斷介質中的纖維和微小固體顆粒，防止閥芯卡死。
密封可靠：采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
4.流通能力強：V型球閥閥芯設計獨特，流通能力大，壓力損失小，適用于高粘度、含纖維、固體顆粒等介質的控制。
結構緊湊：整體結構緊湊，重量輕，安裝維護方便。
三、主要零件材質
VQ647H氣動V型調節球閥的主要零件材質包括不銹鋼、硬質合金等，具體材質如下：
閥體：可選用WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti等材質。
球板：可選用2Cr13、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti等材質。
閥桿：可選用2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti等材質。
密封圈：采用硬質合金，確保密封性能。
填料：聚四氟乙烯、柔石墨等，具有良好的密封性和耐腐蝕性。
四、技術參數
公稱壓力：PN1.6、PN2.5、PN4.0、PN6.4 MPa等，滿足不同工況需求。
適用溫度：根據材質不同，適用溫度范圍可從-28℃至500℃。
氣源壓力：0.3-0.7MPa，確保氣動執行機構正常工作。
執行器：可選GT或AW系列氣動執行器，支持雙作用和單作用（彈簧復位）兩種模式。
五、應用場合
VQ647H氣動V型調節球閥特別適用于含有纖維、微小固體顆粒的介質，如紙漿、泥漿等，以及需要精確控制流量的工業自動化系統。在石油、化工、電力、造紙、冶金等行業有廣泛應用。
六、工作原理
氣動V型調節球閥以壓縮空氣為動力源，通過氣動執行機構驅動閥桿帶動球體旋轉90度，實現閥門的啟閉和調節。當輸入4-20mA電流信號時，電氣閥門定位器會改變閥芯的旋轉角度（0-90°任意角度），從而精確控制介質的流量。
綜上所述，VQ647H氣動V型調節球閥是一種性能優異、結構緊湊、適用范圍廣泛的高級控制閥，在工業自動化控制系統中發揮著重要作用。
