簡要描述：YQ644F氣動三通球閥是一種專為特定工況條件設計的閥門，尤其在焦化廠焦爐高壓氨水噴射循環系統的高低壓轉換部位得到了廣泛應用。
適用范圍：建筑 機器制造口徑：50聯系方式：13777710744壓力：16更新時間：2024-10-28材質：鑄鋼相關文章
Related Articles詳細介紹
YQ644F氣動三通球閥是一種專為特定工況條件設計的閥門，尤其在焦化廠焦爐高壓氨水噴射循環系統的高低壓轉換部位得到了廣泛應用。以下是對該閥門的詳細介紹：
一、基本概述
品牌與型號：YQ644F
設計背景：該閥門是專為焦化廠焦爐高壓氨水噴射循環系統的高低壓轉換部位開發設計的，但其他行業及部門在類似工況條件下也可采用。
二、結構與材質
結構形式：三通式，可采用球閥和止回閥組合成一體的全新結構，以解決傳統L型三通球閥易泄漏、壽命短的問題。
連接形式：法蘭連接，材質多樣，包括碳鋼、不銹鋼、黃銅、鑄鐵、鑄銅、球墨鑄鐵、合金鋼、銅合金、塑料、陶瓷、PPR、PVC、襯氟、銅等，以適應不同介質和工作環境的需求。
密封形式：軟密封式，利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
三、性能參數
適用介質：水、蒸汽、油品、各種高腐蝕化學介質、弱酸堿介質、氨氣、氮氣、氧氣、氫氣、液化氣、空氣、煤氣、含塵氣體等。
工作壓力：常壓，但可根據具體工況條件進行調整。
工作溫度：高溫，具體耐溫范圍取決于閥座材料，如PTFE材質可耐-30~+180℃，PPL材質可耐-30~+250℃。
公稱通徑：50-800mm，滿足不同流量需求。
驅動方式：氣動，通過氣動執行器帶動球體旋轉實現換向控制，操作簡便快捷。
四、工作原理

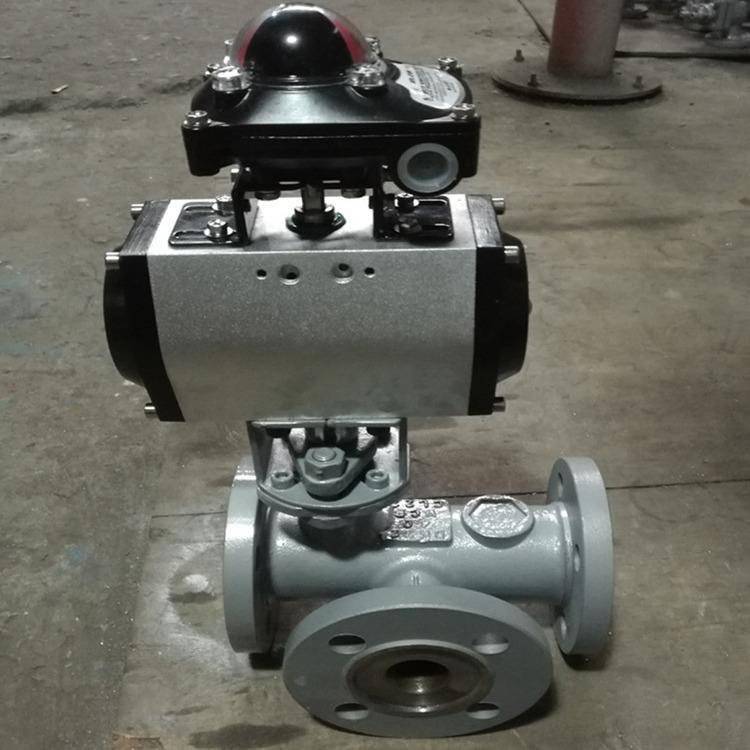

氣動執行：采用新型AT/GT系列氣動執行器，結構緊湊合理，性能安全可靠。雙作用式執行器通過進氣排氣控制兩活塞移動，從而帶動輸出軸旋轉；單作用式執行器則利用彈簧復位實現閥門的關閉。
換向控制：球體經90度或180度的旋轉動作來達到換向的控制目的，實現介質流向的切換或合流與分流。
五、應用領域
YQ644F氣動三通球閥廣泛應用于焦化廠、電廠、冶金、水處理等行業，特別是在需要介質流向切換、合流與分流的場合具有顯著優勢。
六、優勢特點
密封性能好：利用四面閥座材料彈性變形實現無泄漏密封。
結構緊湊：啟閉快、流道暢通、流體阻力小。
一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
維修方便：結構簡單，維修成本低。
自動化程度高：可配套電氣閥門定位器、行程限位開關、電磁閥等附件實現自動化操作。
綜上所述，YQ644F氣動三通球閥是一種性能優異、應用廣泛的閥門產品，能夠滿足多種工況條件下的介質控制需求。
