當前位置：首頁 > 產品中心 > 氣動球閥 > 氣動O型切斷球閥
簡要描述：氣動O型切斷球閥 O形球閥由閥體、球體、閥軸、密封環、填料、壓板等零部件組成。 執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、 “O”型圈等主要零部件等構成。
適用范圍：燃氣 / 石油 / 蒸汽 / 石化 / 電力/ 冶金/ 輕紡 口徑：DN25聯系方式：13777710744壓力：PN63更新時間：2024-10-28材質：F304相關文章
Related Articles詳細介紹

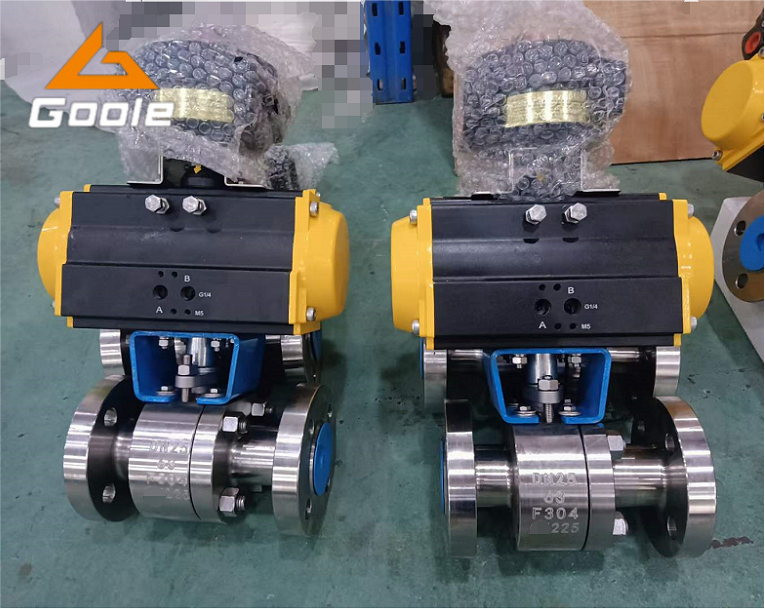

氣動O型切斷球閥
公稱通徑DN15-DN300
額定流量系數Kv 20-8500
效果方法 雙效果；單效果；氣開式(K)；氣關式(B)
公稱壓力PN(Mpa) 1.6-6.4
轉角范圍 0～90。
固有流量特性 快開
工作溫度t(℃) -20～160
氣源壓力Ps(Mpa) 0.3～0.6
法蘭尺度、型式 PN10、16、40GB9113-88、PN64JB/T79-94，PN10,16凸式 PN40,64凹式
或根據用戶要求選配其它規范型式的法蘭(如:ANSI、JIS、DIN等規范)
執行機構與閥用銜接軸銜接。氣缸內輸入氣壓后，作用于活塞上發生必定的推力， 使齒輪型輸出在活塞推進下，使齒輪輸出軸于旋轉，帶動閥軸滾動，從而使球閥球體在閥內隨著滾動，改變閥的流通面積，達到改變經過閥內介質流量意圖。
1.產品型號
2.公稱通徑(DN)
3.公稱壓力(PN)
4.額定流量系數KV
5.閥體和閥內組件資料
6.固定流量特性
7.適用溫度和介質
8.整機作用方式(電開、電關)及輸入信號
9.附件(操作器、 大容器等)
10.特殊要求
