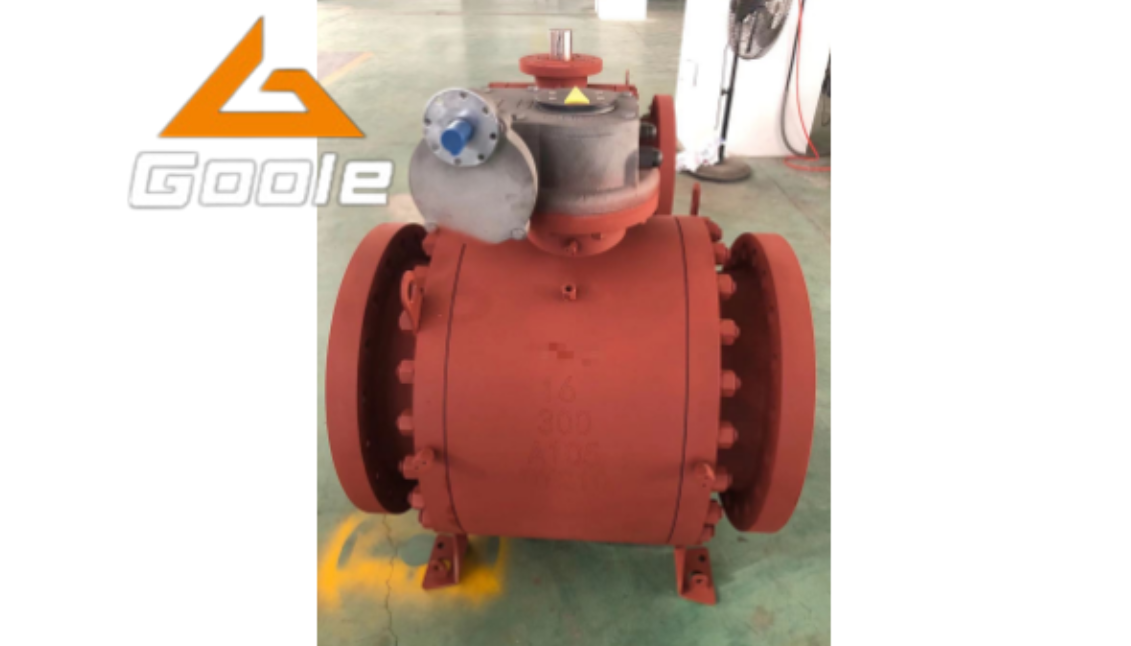

簡要描述：Q347F鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。通常為全通徑球閥、90度角開關，輕便，體積小，可以做成大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
適用范圍：油田/化工/煤礦/電站/工業/電廠/鍋爐口徑：16‘’聯系方式：13777710744壓力：300LB更新時間：2024-10-28材質：F304相關文章
Related Articles詳細介紹
簡介：
鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。通常為全通徑球閥、90度角開關，輕便，體積小，可以做成大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分 ，整臺閥門高壓鍛鋼球閥沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。
它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能;標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能;利用自帶的排放閥，閥體中腔可向外排放;樞軸采用防吹出保護結構，有效地防止泄漏;低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉;閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。
具有性能優異，可靠性高，用途廣泛，價格合理等優點。 適用于:化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
性能規范：
|
試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級(Class) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
|
氣密試驗 |
0.5-0.7 |
||||||||||||
|
工作溫度 |
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ |
||||||||||||
|
適用介質 |
C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ ) |
||||||||||||
