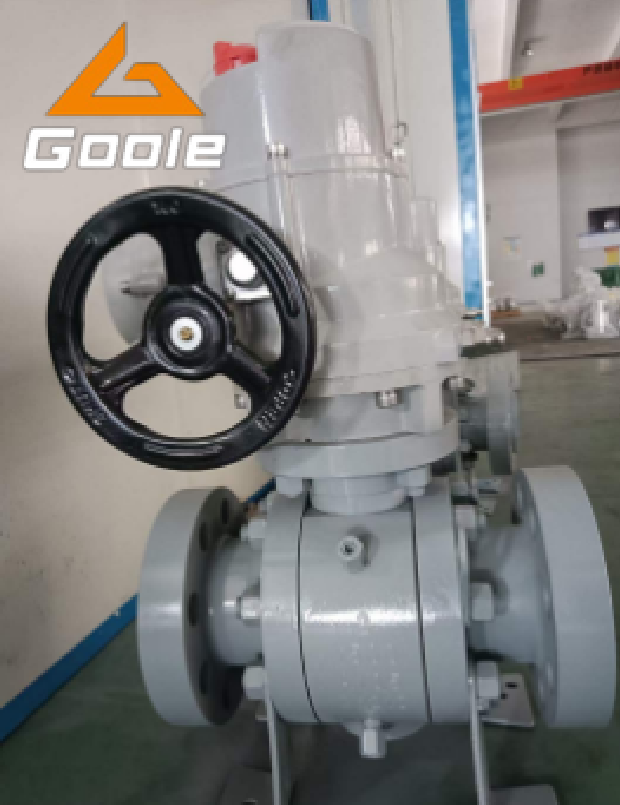

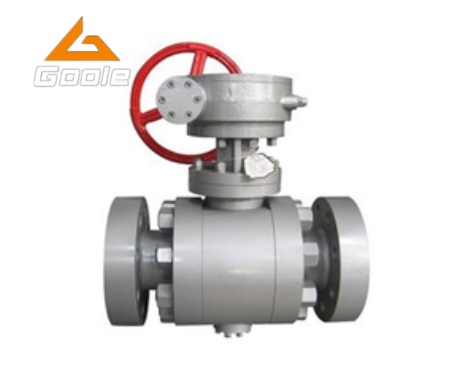

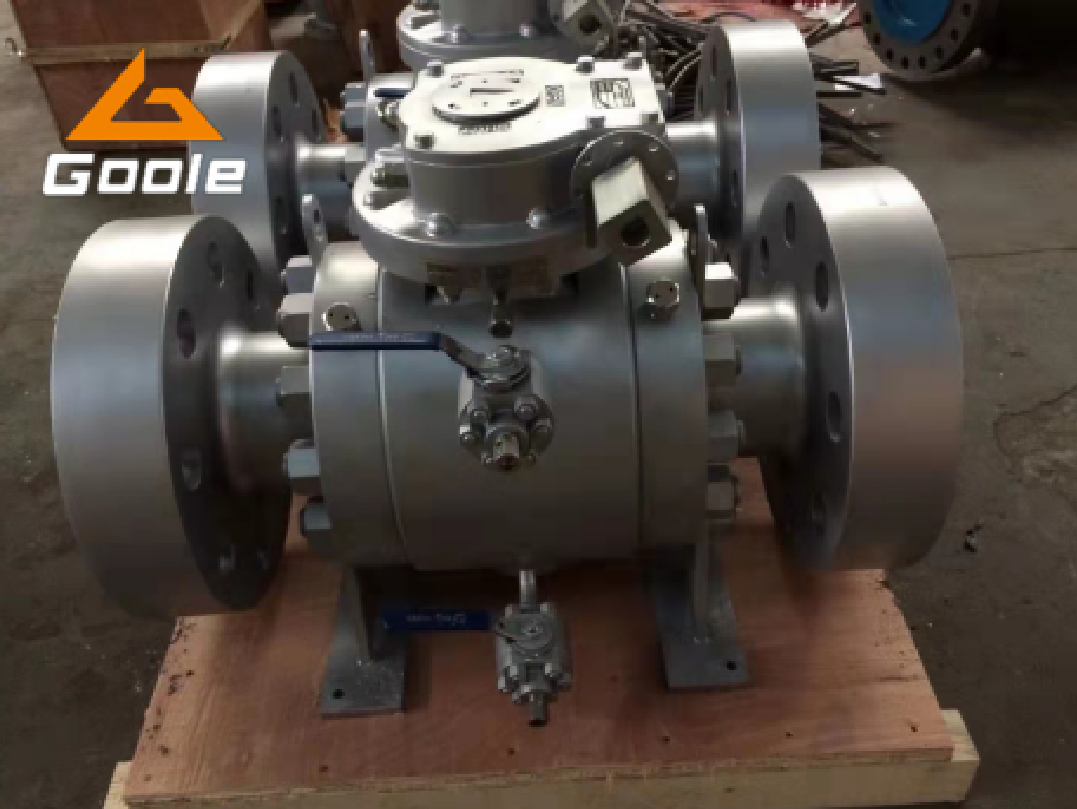

簡要描述：固定式球閥Q347H-100 ，受介質壓力后，閥座發生移動，使密封圈緊壓在球體上，以確保密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。 為了削減球閥的操作扭矩和增加密封的可靠程度，近年來又呈現了油封球閥，既在密封面間壓注特制的潤滑油，以構成一層油膜，即增強了密封性，又削減了操作扭矩，更適用高壓大口徑的球閥。
適用范圍：油田/化工/煤礦/電站口徑：DN80聯系方式：13777710744壓力：PN100更新時間：2024-10-28材質：A105相關文章
Related Articles詳細介紹
固定式球閥是一種耐高溫，耐磨的硬密封固定球閥。較高溫度能耐到450°，.該閥門兩邊閥座采用彈簧的彈力使兩邊閥座緊緊的抱住球心起到密封作用。密封材質選用硬質合金，球面是噴焊的。這樣的硬度系數比較高。閥座與閥體之間用石墨密封，所以溫度能耐到450°。這種設計的好處是：1，密封性能好，2，耐高溫，3，耐磨，4.啟閉輕松，5，使用壽命長。
美標硬密封球閥的密封特點主要是采用金屬密封副,其優點是適用溫度范圍廣,各種金屬的熱膨脹系數相差不大,只要選用得當,可以達到基本*,有利于協調溫差變形。缺點是材料硬度高,達到密封所必須的比壓高,即使采用預緊力達到密封,但因密封比壓大,閥座和球體之間的磨損也很大,而且由于金屬密封面摩擦系數較大,導致球閥的啟閉力矩較大。因此,硬質密封球閥大多采用彈性密封副,其性能可靠,彈性補償能力強,適用溫度范圍廣,并對浮動球球閥和固定球球閥都適用。
固定式球閥性能規范
| 試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級(Class) | |||||||||||
| 1.6 | 2.5 | 4 | 6.4 | 10 | 16 | 25 | 150 | 300 | 400 | 600 | 900 | 1500 | |
| 強度試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7 | 11 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 氣密試驗 | 0.5-0.7 | ||||||||||||
| 工作溫度 | PTEE≤150℃ PPL E≤300℃碳纖≤350℃ | ||||||||||||
| 適用介質 | C：水、油、蒸氣 P：硝酸類(溫度≤200℃) R：醋酸類(溫度≤200℃ | ||||||||||||
固定式球閥結構圖及安裝尺寸
