當前位置：首頁 > 產品中心 > 鍛鋼固定式球閥 > 天然氣球閥_燃?xì)馇蜷y_燃?xì)忮戜撉蜷y Q47F-25 A105
簡要描述：天燃?xì)馇蜷y 燃?xì)馇蜷y 天然氣鍛鋼球閥Q47F-25 A105 的密封原理和特點： 具有雙活塞效應設計的管道球閥在正常情況下，壓力作用于閥座密封圈末端的外側，這種力迫使閥座密封圈向閥體靠近擠壓，從而在閥座密封圈和閥體之間形成密封。 如果閥座發生泄漏，壓力將直接進入閥體內部，該壓力作用于閥座密封圈上游密封面的內側，并緊緊擠壓閥座密封圈上部。同時，這種力將迫使閥座密封圈向閥體靠近擠壓，從而在閥座密封圈和閥體之間形成有效的密封。
適用范圍：天然氣 -29~150°C口徑：50-200聯系方式：13777710744壓力：PN25更新時間：2024-10-28材質：A105 相關文章
Related Articles詳細介紹

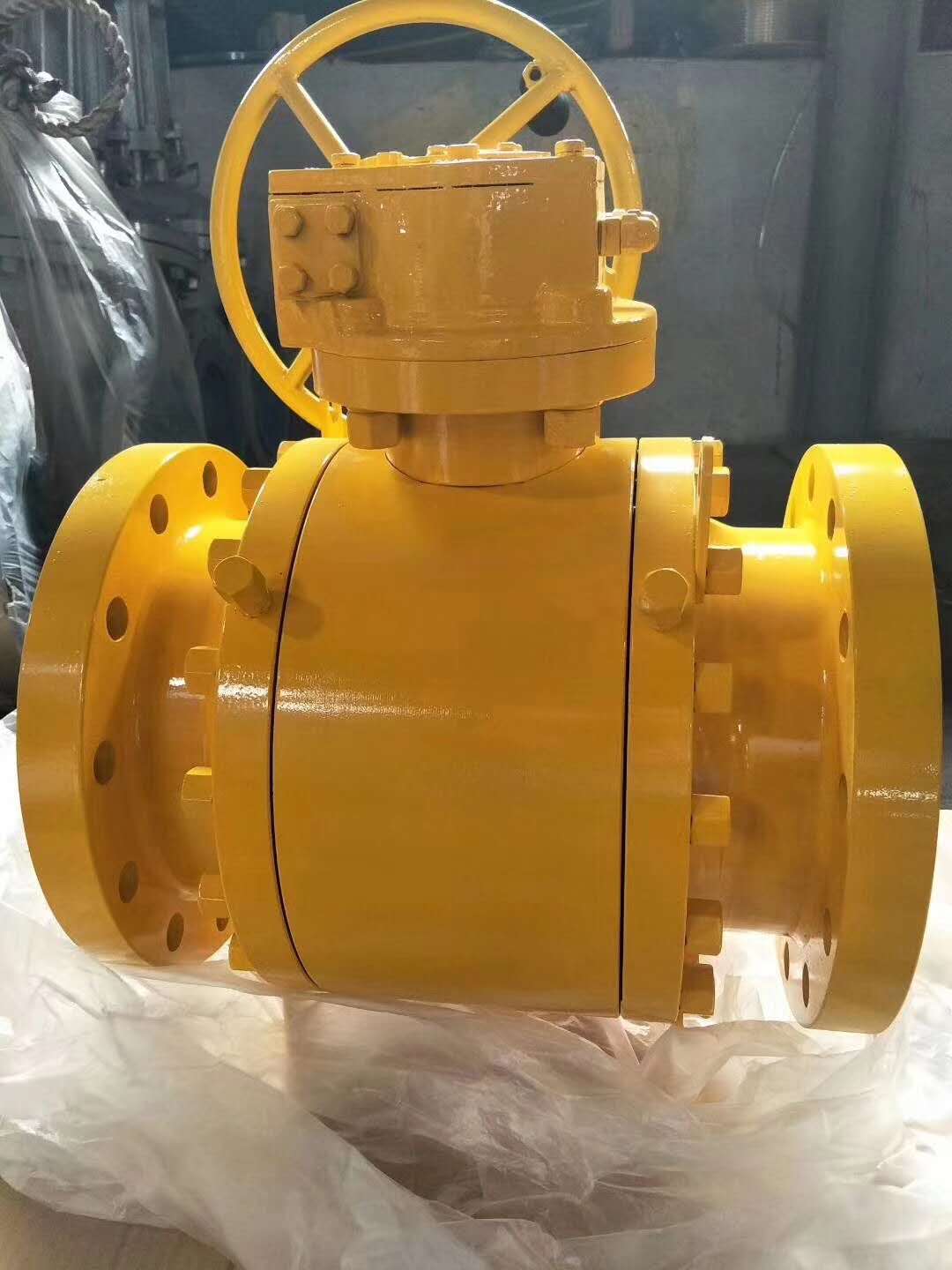

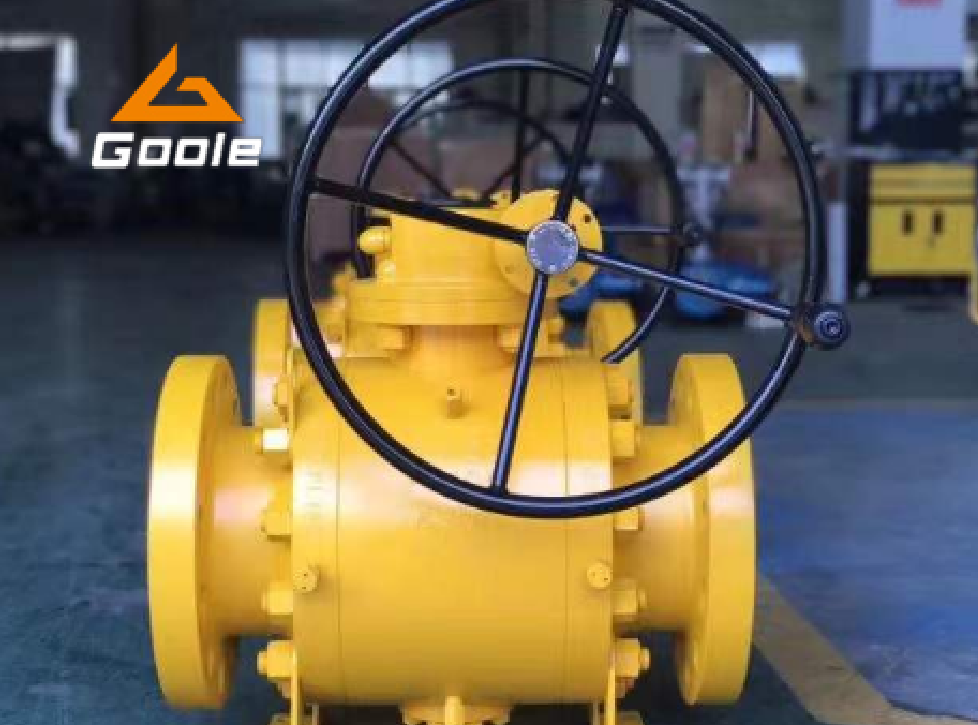

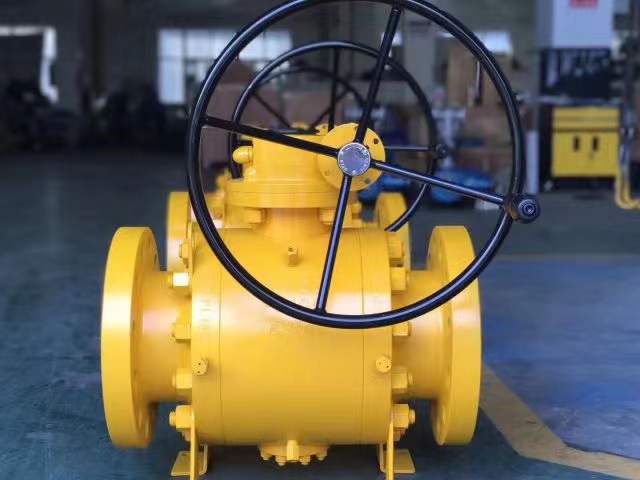

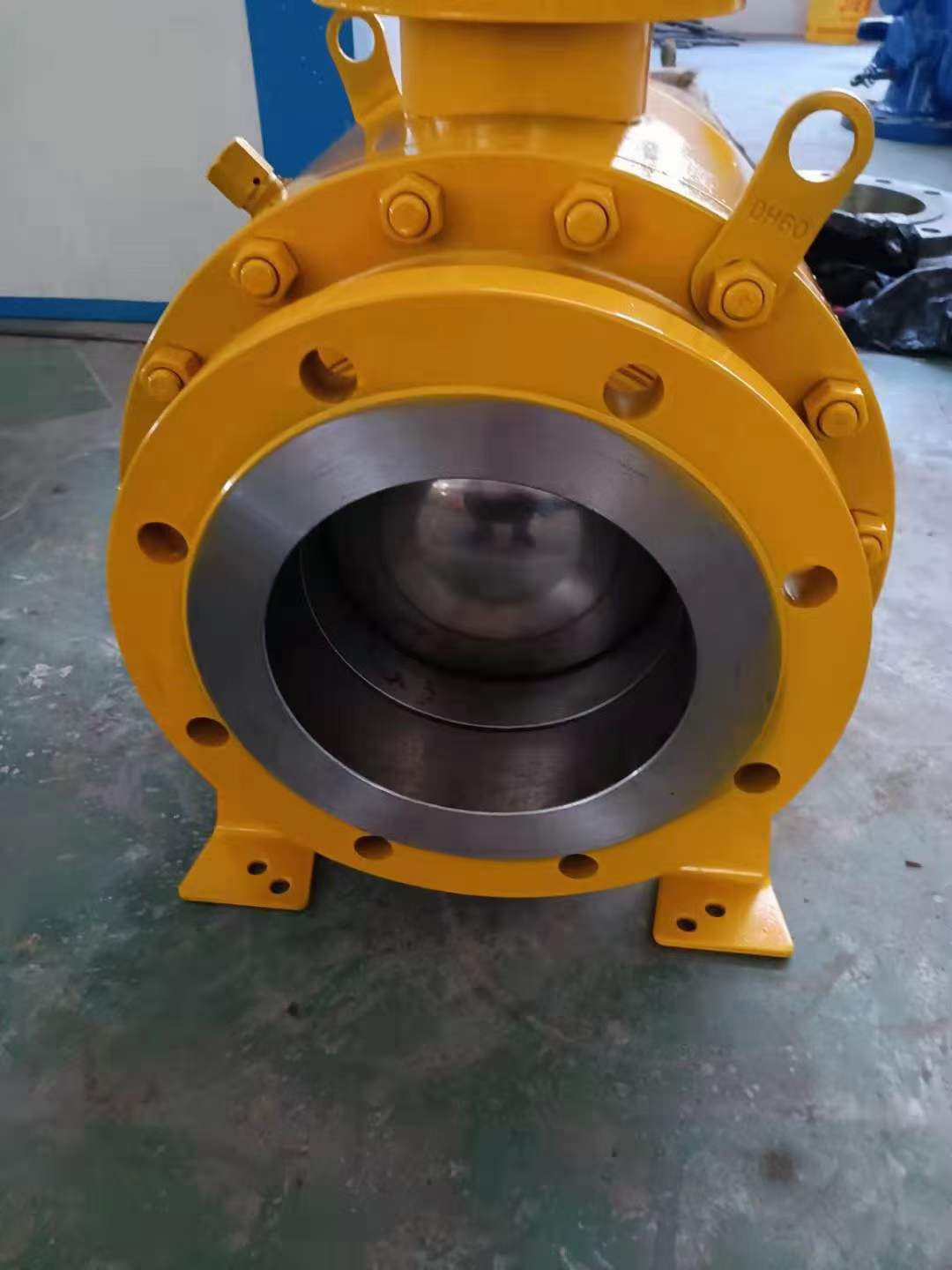

工奧高壓天燃?xì)忮戜撉蜷y
天然氣球閥的密封原理和特點：
具有雙活塞效應設計的管道球閥在正常情況下，壓力作用于閥座密封圈末端的外側，這種力迫使閥座密封圈向閥體靠近擠壓，從而在閥座密封圈和閥體之間形成密封。
如果閥座發生泄漏，壓力將直接進入閥體內部，該壓力作用于閥座密封圈上游密封面的內側，并緊緊擠壓閥座密封圈上部。同時，這種力將迫使閥座密封圈向閥體靠近擠壓，從而在閥座密封圈和閥體之間形成有效的密封。
當具有下游自泄放功能的閥門處于關閉狀態時，管線壓力作用在上游閥座環的外表面，使閥座環緊靠在球體上。如果介質從上游閥座泄漏到閥腔中，當閥腔內的壓力超出下游管線壓力時，下游閥座將脫離球體使閥腔的壓力向閥門下游泄放。
天然氣管道上基本使用固定軸式的球閥。目前，固定軸式球閥通常有兩種閥座設計:一種是下游閥座自泄放式設計;另一種為雙活塞效應的設計。這兩種都具有雙截?cái)嗝芊庾饔谩?/p>
法蘭標準:ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端標準:ANSI B16.25、GB12224-89或用戶要求。
結構長度標準:GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。
試壓標準:API598，API 6D，JB/T13927。
適用介質:水、蒸汽、液化石油氣、天然氣及腐蝕性介質等等。
材料的壓力-溫度等級按GB9131或ANSI B16.5a。

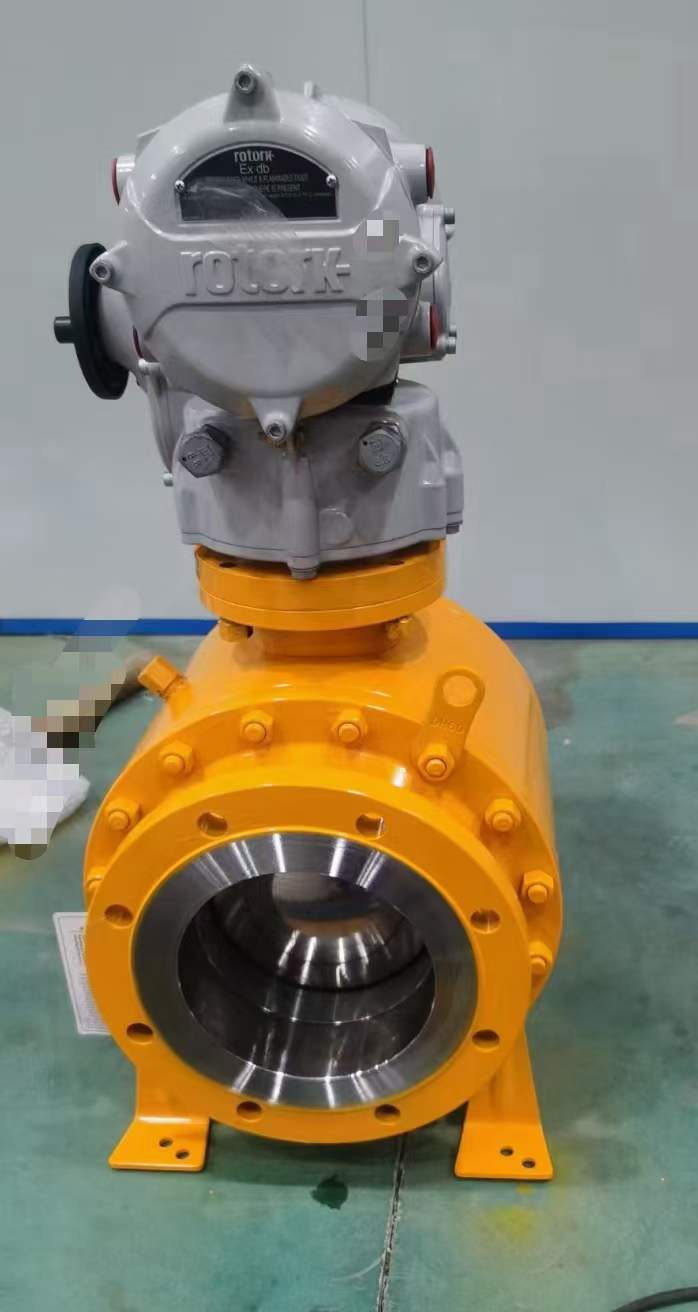

驅動方式:手動、氣動、電動、蝸輪驅動等。
